Автоматическая линия сборки-сварки колес грузовых автомобилей

   Новая автоматическая линия предназначена для сборки-сварки камерных и бескамерных колес грузовых автомобилей высотой от 6,75'' до 11,25'' и диаметром от 20'' до 24''

   На линии выполняются следующие технологические операции:

  • пробивка вентильного отверстия (для камерных колес);
  • зачистка заусенцев на вентильном отверстии (для камерных колес);
  • запрессовка и сварка в зажатом состоянии диска с ободом с внутренней стороны;
  • зачистка колес от сварочных брызг;
  • сварка диска с ободом с наружной стороны;
  • контроль глубины запрессовки торцевых и радиальных биений;
  • 100-процентный контроль качества сварки и при необходимости исправление дефектных мест сварки.

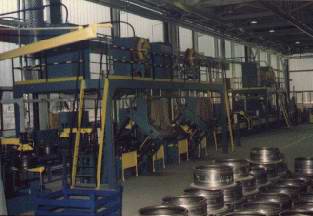

                                   Автоматическая линия сборки-сварки колес грузовых автомобилей

       Операции зачистки заусенцев на вентильном пазе, загрузки и выгрузки деталей на линию и с линии, ориентация колес производится операторами. Все остальные технологические и транспортные операции на линии выполняются автоматически.

       По желанию заказчика линия может быть выполнена полностью автоматической. В линию также может быть встроена установка для нанесения защитного покрытия от прилипания сварочных брызг. Линия управляется программируемым контроллером. Операция сварки выполняется в среде СО2 или в смеси СО2+Ar по специальной программе с заваркой кратера.

    Технические характеристики

    Такт линии, с58
    Производительность (при Кист.=0,8), колес/час50
    Номинальное напряжение сети, В380
    Частота питающей сети, Гц50
    Количество технологического оборудования, шт9
         в том числе сварочного, шт5
    Количество обслуживающего персонала, чел5
    Габаритные размеры, мм
          Длина40000
          Ширина5000
          Высота4500
  •   Автоматическая линия сборки-сварки колес грузовых автомобилей

    Автоматическая линия сборки-сварки колес грузовых автомобилей

    Автоматическая линия сборки-сварки колес грузовых автомобилей

    Автоматическая линия сборки-сварки колес грузовых автомобилей

    За более подробной информации просим обращаться непосредственно в конструкторский отдел оборудования и оснастки
