Универсальный блок для прессов усилием 100 г. с. оснащается комплектом упрощенных штампов для выполнения различных операций листовой штамповки выполняемых на прессах простого действия

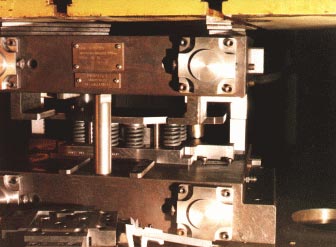

Конструктивно блок выполнен из 2-х связанных направляющими ко-лонками плит. В каждой плите встроено зажимное пневматическое приспо-собление для смены штампов. Рабочие части штампов смонтированы на универсальных плитах, которые задвигаются в зажимные устройства установки до упоров и фиксируются. Съем и удаление штампов производится после разжатия зажимных губок.
Применение установки для быстрой смены штампов имеет следующие преимущества:
сокращается время переналадки штампов с 20-40 мин. до 1,5-3 мин.;
уменьшается металлоемкость штамповой оснастки на 60-80 % по сравнению с традиционной конструкцией;
сокращаются площади хранения штампов;
не требуются спецсредства для установки штампов;
легко поддается автоматизации проектирования и сокращаются сроки изготовления штамповой оснастки в 2-3 раза;
возможность работы с универсальными средствами загрузки и удаления исходных заготовок и отштампованных деталей;
быстросменность рабочих деталей штампа при их поломке.
Практически установка может быть применена на любые листоштамповочные операции выполняемые на прессах простого действия как из рулонного материала, так и из штучных заготовок.
|
